DCDC电源是把一种直流电压变换成另一种直流电压的电路。沈阳的工业控制、电力监测、轨道交通设备中，这类电源承担着电压匹配和稳压的任务。下面按照电路拓扑，把它的工作过程逐段讲清。

一、DCDC电源由哪几部分组成

一套完整的DCDC电源分为主功率回路和控制回路两部分。主功率回路负责能量传递，控制回路负责调节输出电压。两部分配合，才能让输出在输入波动和负载变化时保持稳定。

二、降压电路的工作过程

降压电路也叫Buck电路，输出低于输入。它由开关管、电感、续流二极管和输出电容构成。

开关管导通阶段，输入电压加在电感上，电感两端电压为正，电流从零开始线性上升。此时电感把电能转成磁能储存起来，同时向负载供电，输出电容也在这个阶段充电。

开关管关断阶段，电感电流不能瞬间改变，它通过续流二极管继续流向负载。电感两端电压反向，磁能转回电能释放出来，维持负载电流。

连续导通模式下，输出电压等于输入电压乘以占空比。占空比是开关管导通时间与整个开关周期之比。输入电压升高时，控制回路把占空比调小；输入电压降低时，把占空比调大，输出因此保持稳定。

三、升压电路的工作过程

升压电路也叫Boost电路，输出高于输入。它的电感串在输入端，开关管接在电感与地之间，二极管接在电感与输出之间。

开关管导通阶段，电感一端接地，输入电压全部加在电感上，电流线性上升，能量存进电感。这时二极管承受反向电压而截止，输出电容单独向负载放电。

开关管关断阶段，电感电流通过二极管流向输出。电感感应出的电压与输入电压方向一致，两者叠加后加到输出端，所以输出电压高于输入电压。占空比越大，叠加的电压越高，输出也就越高。

四、升降压电路和隔离电路

升降压电路把电感和开关管放在输入与输出之间，输出极性与输入相反，输出电压既能低于输入也能高于输入。它的输入输出之间没有隔离，电流脉动较大。

隔离电路用变压器替代电感，原边和副边分开，安全性和抗干扰能力更好。常见形式有反激、正激、推挽、半桥和全桥。反激适合小功率，正激适合中功率，推挽和桥式适合大功率。

五、PWM控制和反馈环路怎么工作

控制芯片内部有一个振荡器，产生固定频率的三角波。输出电压经过分压电阻送到误差放大器的反相端，与基准电压比较，得到误差电压。误差电压再与三角波比较，输出方波的宽度随误差电压变化。

负载加重时，输出电流增大，输出电压下降，反馈电压低于基准，误差电压升高，比较器输出的方波变宽，占空比加大，输出被拉回设定值。负载减轻时过程相反。

环路补偿网络由电阻和电容组成，决定系统的响应速度和稳定程度。补偿元件取值不合适，会出现输出振荡或者负载跳变时恢复缓慢。

六、开关频率和元器件之间的关系

开关频率是设计时的重要参数。频率提高，每个周期时间变短，电感和电容的取值可以减小，整机体积和重量下降。代价是开关损耗增加，开关管和磁性元件的发热上升。

频率降低，开关损耗下降，效率提高，但电感和电容体积增大，动态响应变慢。沈阳的工业设备常把频率定在几十千赫到几百千赫之间，兼顾体积和效率。

七、同步整流和效率

普通二极管导通压降在零点几伏，大电流下损耗明显。同步整流用MOS管代替二极管，导通电阻只有几毫欧到几十毫欧，压降大幅降低，效率提升明显。

同步整流要注意死区时间。上下两只管子同时导通会形成直通，瞬间大电流会损坏器件。死区时间过短起不到作用，过长会降低效率。

八、沈阳本地的应用场景

沈阳及周边地区的轨道交通车辆电气系统、电力直流操作电源、工业变频器控制板、通信基站、新能源充电设备，都要用到DCDC电源。这些场合对宽输入范围、低温启动、抗振动、抗电磁干扰有明确要求。

轨道交通设备要求电源在输入电压大幅波动时仍能稳定输出，同时满足振动和冲击试验。电力直流屏要求长期连续运行，纹波和噪声要低。低温环境下，电解电容容量下降，磁性元件参数变化，设计时要留出余量。

九、常见现象和排查方法

十、产品和配套

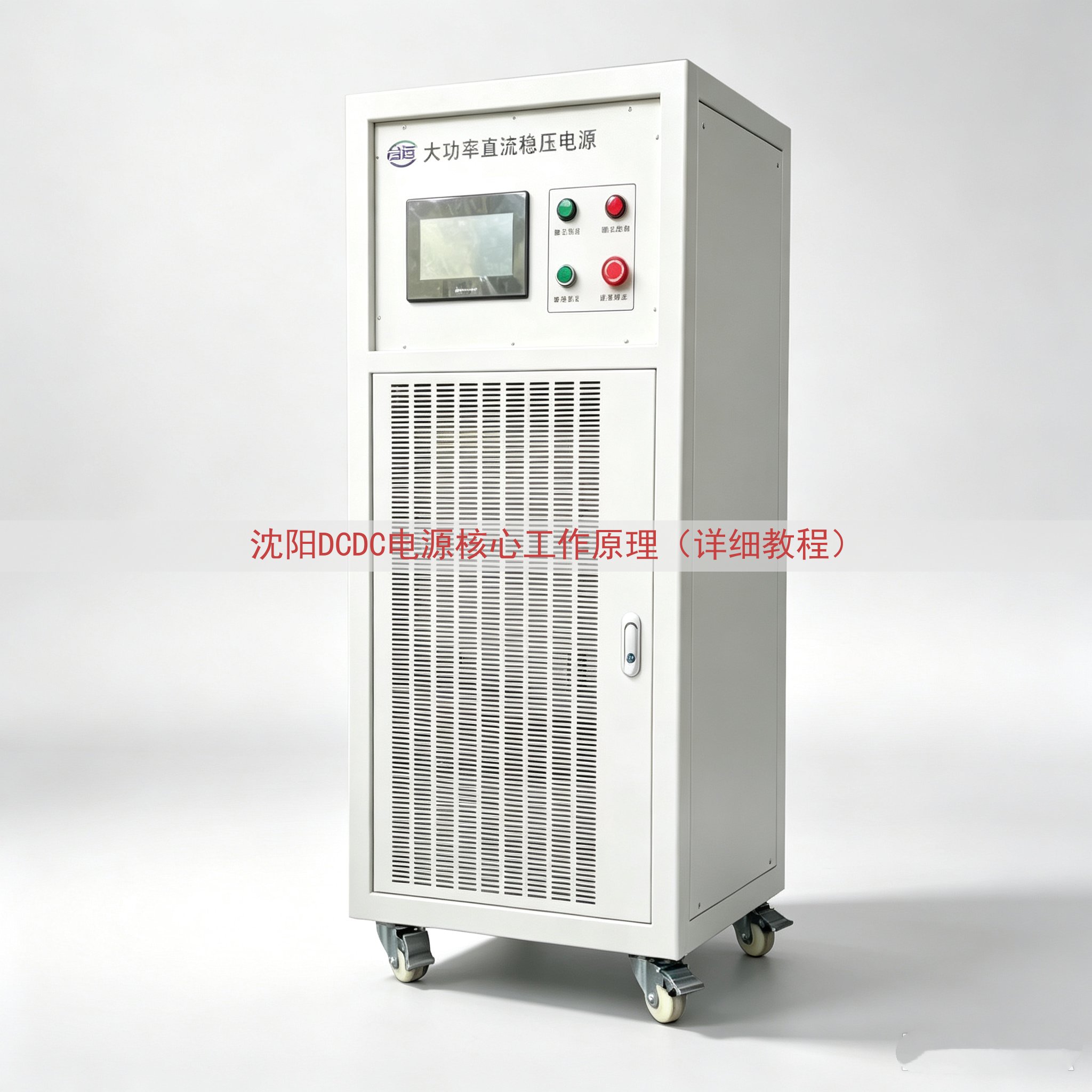

山东运电气有限公司提供DCDC电源及相关配套产品，服务沈阳及东北地区的工业、电力、轨交和新能源客户。具体型号参数和价格，可以查看网页上标注的电话，与工作人员沟通实际报价。
