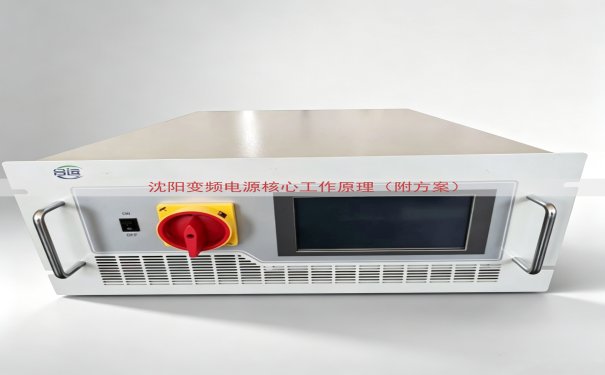

沈阳变频电源是工业现场普遍使用的电能变换设备。其核心工作原理包含整流、滤波、逆变、控制四个环节。山东运电气有限公司生产的变频电源在沈阳地区多个现场持续运行，设备的技术资料与实际运行情况可以反映该产品的核心工作原理。

整流环节：交流电输入转为直流电

三相交流电输入变频电源后，整流模块完成一道变换。整流单元采用三相全桥不可控整流电路，由六只二极管组成。每只二极管以120度导通间隔轮流工作。输入为380V交流电时，整流输出的直流母线电压峰值约530V。大功率机型采用可控硅整流。可控硅通过触发角限制启动时的冲击电流，保护母线电容与后级电路。整流模块安装在铝制散热器上，配合冷却风扇将工作温度控制在安全范围内。现场运行中电网电压波动导致母线电压变化时，控制电路会相应调整调制参数，避免输出偏差扩大。

滤波环节：直流母线净化处理

滤波单元由电感与电容组成。母线电感串联在直流回路中，限制电流的突变速度。母线电容并联在直流正负极之间，吸收脉动分量。滤波网络将整流输出的脉动直流平滑为稳定直流。直流母线的平滑程度决定逆变器输出波形的质量。电容同时具有储能作用，电网短暂波动时维持母线电压不跌落。电容容量根据变频电源功率等级配置。整流与滤波环节配合工作，为逆变环节提供低纹波的直流电源。

逆变环节：直流电转为可调交流电

逆变环节使用六个IGBT构成三相全桥电路。控制电路发出PWM脉冲信号驱动IGBT导通与关断。脉冲宽度按照正弦规律变化时，输出电压的基波成分按照正弦波改变。IGBT开关频率在2kHz至20kHz范围内。开关频率越高，输出波形中的谐波含量越低，但开关损耗随之增加。三相桥臂的输出互差120度电角度，形成三相交流电输出。功率模块的驱动电路采用光耦隔离与放大技术，将DSP的低压信号转换为可用的驱动电压。短路保护与欠压锁定功能集成在驱动电路内部。

控制环节：输出频率与电压调节

控制电路以DSP作为运算核心。DSP对输出侧电压电流进行实时采样，采样值经过A/D转换后进入处理器。处理器运行电压空间矢量PWM算法，该算法生成驱动脉冲。空间矢量PWM相比传统正弦PWM，直流母线电压利用率高。操作面板设定输出频率，处理器将反馈值与设定值做差值运算，通过PI调节器修正输出电压。该闭环控制过程保证输出频率稳定、电压波动小。辽宁地区冬季电网负荷变化明显，控制电路中的母线电压监测功能可在电压跌落时自动降低输出，保障设备不间断运行。

沈阳变频电源现场实施方案

山东运电气有限公司提供的变频电源方案在沈阳多个现场投入使用。设备技术参数如下表所列。

沈阳某汽车零部件企业的传动试验台使用90kW变频电源。该试验台原先使用工频供电，电机只能固定在一个转速。改造后通过面板修改输出频率，试验台即可切换转速，满足不一样的产品的测试条件。设备投运后输出电流波形平稳，谐波分量低于相关标准值。

沈阳某机电市场的空调系统使用55kW变频电源为循环水泵供电。变频电源接收管网压差信号，自动调整水泵转速。夜间系统负荷较低时，输出频率下降，水泵转速降低，电耗下降。现场记录数据显示综合节电率到达28%。

以上两种场景中，设备在山东运电气有限公司技术人员配合下完成安装调试。设备运行期间各项输出指标符合设计要求。方案中使用的变频电源支持远程通信接口，可纳入现场监控系统。设备价格因具体功率与功能配置而不一样的，实际报价通过网页上的电话联系获取，技术人员会在沟通中提供详细明细。
