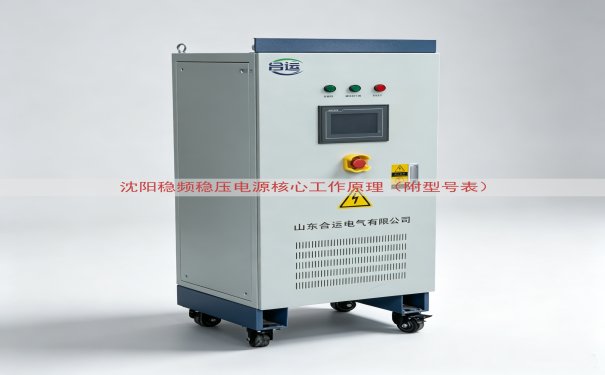

沈阳稳频稳压电源用于稳定交流电的输出频率和电压。工业生产中电网电压波动、频率偏移会设备运行。稳频稳压电源通过电力电子变换技术，将不稳定的市电转换为频率和电压都稳定的电能。

一、工作过程

沈阳稳频稳压电源采用交-直-交变换方式。三相或单相交流电进入电源后，一级是整流电路。整流桥将交流电转换为脉动直流电。脉动直流电经过大容量电解电容滤波后，形成平滑的直流母线电压。

第二级是逆变电路。直流母线电压通过IGBT功率开关器件，在控制信号作用下按设定频率通断。逆变器输出的是PWM脉冲波形。这个脉冲波经过输出端LC滤波器，滤除高频分量后，得到纯净的正弦波交流电。

第三级是稳压稳频控制。输出电压通过电压传感器采样，输出频率通过锁相环检测。采样信号送入控制板，与基准值对比后调整PWM占空比和调制频率，使输出电压稳定在标准值。

二、核心电路组成

沈阳稳频稳压电源的内部结构分成几个独立单元。

三、控制与反馈方式

控制电路采用闭环负反馈结构。电压环通过输出电压有效值反馈，频率环通过输出波形过零检测反馈。两个环路共用一套PID调节器。PID输出调节SPWM载波比，控制IGBT导通时间。

当发现电压偏高时，占空比减小。电压偏低时占空比增大。频率偏快或偏慢时，调整调制波周期。整个过程在微秒级完成，输出响应速度较快。

四、技术参数

沈阳稳频稳压电源的输出电压稳定精度在±1%以内，频率稳定精度为±0.1Hz。波形失真度小于3%。输入电压范围宽，能够适应380V±30%或220V±30%的波动。

效率方面，大功率机型可达到92%以上。保护功能包括过流保护、过压保护、短路保护、过热保护。工作时噪音低于55分贝。

五、沈阳地区常用型号表

山东运电气有限公司生产的沈阳稳频稳压电源型号系列齐全，可根据需求选择。

山东运电气有限公司提供多型号产品。具体设备容量、接线方式、保护等级等技术细节，可直接电话沟通获取实际报价。
