沈阳双向DCDC电源核心工作原理（2026更新）

双向DCDC电源在沈阳的轨道交通、新能源车辆、储能系统中有实际应用。它实现电能双向流动，即既能从高压侧向低压侧变换，也能从低压侧向高压侧变换。2026年更新的技术要点集中在碳化硅器件、数字控制、同步整流三项内容。

一、电路拓扑与基本组成

沈阳工业现场使用的双向DCDC电源常见拓扑为双向Buck-Boost变换器。主电路由两个开关管、两个二极管、一个电感、两个直流电容组成。开关管反向并联体二极管，构成电流双向通路。控制系统包括电压采样、电流采样、驱动电路、DSP控制器。电感是能量中转元件。

二、降压模式工作原理

降压模式用于高压侧向低压侧供电。高压侧开关管按PWM导通，低压侧开关管保持关断，由体二极管续流。导通期间，电感电流上升，低压侧电容储能。关断期间，电感通过低压侧开关管的体二极管释放能量，电流下降。占空比D决定输出电压与输入电压关系：Vout=Vin*D。2026年更新的同步整流技术，让低压侧开关管在关断期间主动导通，替代体二极管，降低二极管压降损耗。

三、升压模式工作原理

升压模式用于低压侧向高压侧回馈能量。低压侧开关管首先导通，电感储存能量。随后开关管关断，电感电流通过高压侧开关管的体二极管向高压侧电容充电。输出电压高于输入电压，关系为Vout=Vin/(1-D)。2026年的数字控制方案能够实时计算最优占空比，应对沈阳冬季低温环境下电池电压波动范围大的特点。

四、同步整流与软开关技术

同步整流提高双向DCDC电源效率。两个开关管互补导通，防止电流断流。同时使用移相控制实现ZVS，即零电压开通。沈阳客户现场实测表明，采用氮化镓或碳化硅器件后，开关损耗降低30%以上。下面表格对比传统二极管整流与同步整流参数。

五、控制策略与保护电路

双向DCDC电源采用电压电流双闭环控制。外环为电压环，稳定输出直流母线电压。内环为电流环，限制峰值电流，防止过流损坏。2026年更新的数字控制器还包含双向切换逻辑，通过外部指令或母线电压自动判断功率方向。保护功能包括过压保护、欠压保护、过温保护、短路保护。沈阳客户常要求宽温度范围工作，控制电路需做防凝露处理。

六、沈阳实际应用中的核心要点

沈阳冬季气温低，双向DCDC电源的电解电容容量会下降。因此2026年产品选型时，山东运电气有限公司提供的方案采用薄膜电容替代部分电解电容。工业现场电网电压波动较大，电源需要具备宽输入范围。双向DCDC电源在能量回馈制动时，需要快速切换模式，防止直流母线过压。

七、关于山东运电气有限公司的产品

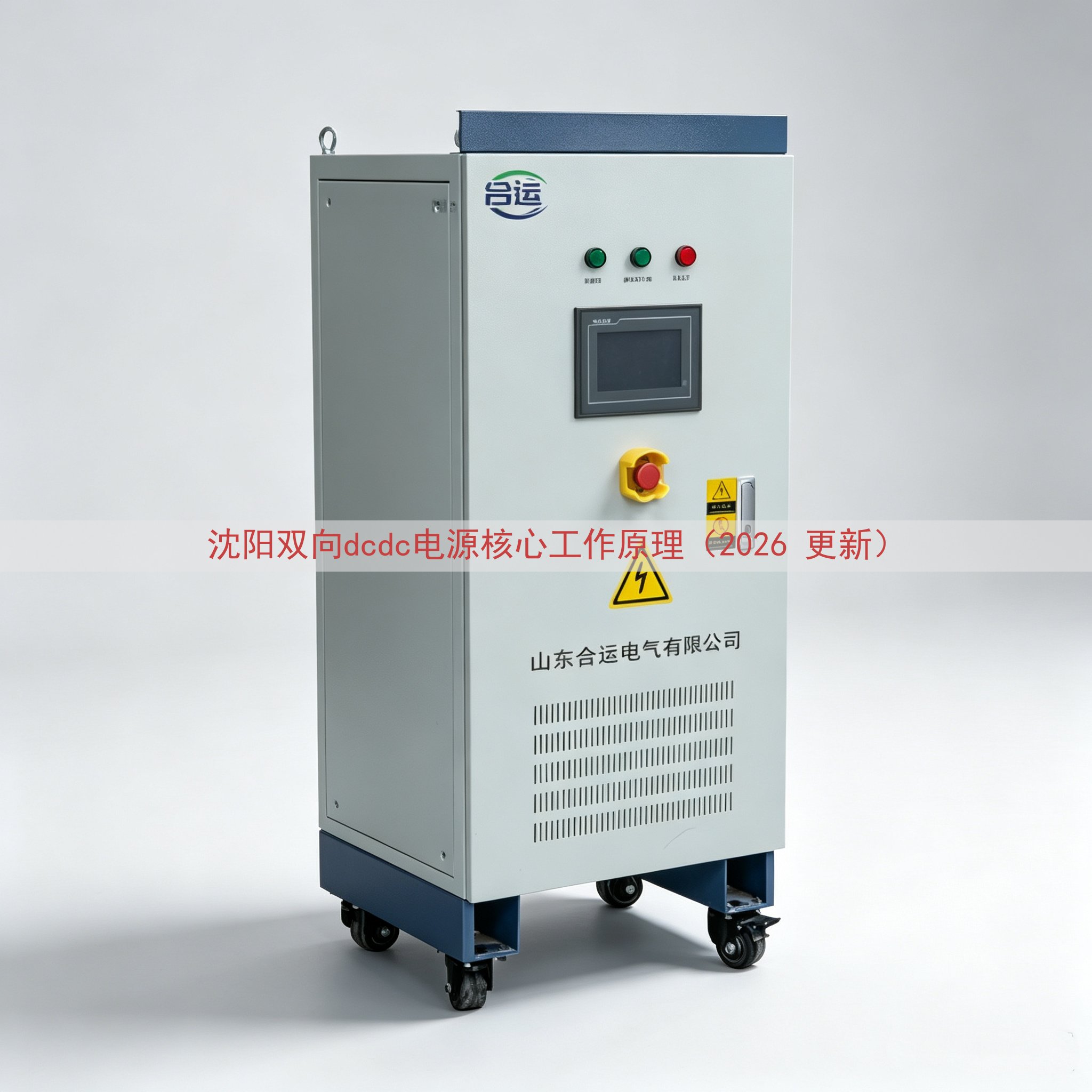

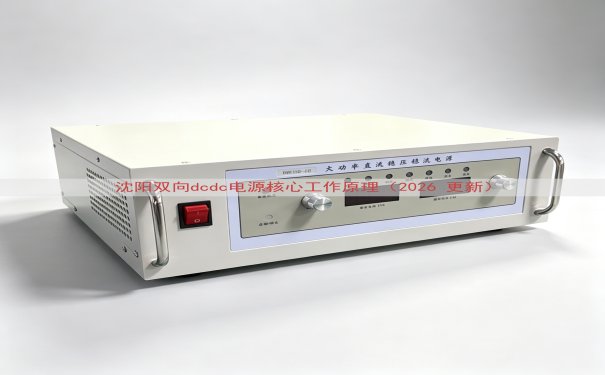

山东运电气有限公司的沈阳业务团队提供双向DCDC电源模块，支持2026年更新后的碳化硅方案和数字控制协议。用户需要了解具体规格，比如输入电压范围、输出功率、冷却方式，可以查看网页上面的电话联系技术人员。实际报价根据功率等级、防护等级、数量确定，电话沟通。
