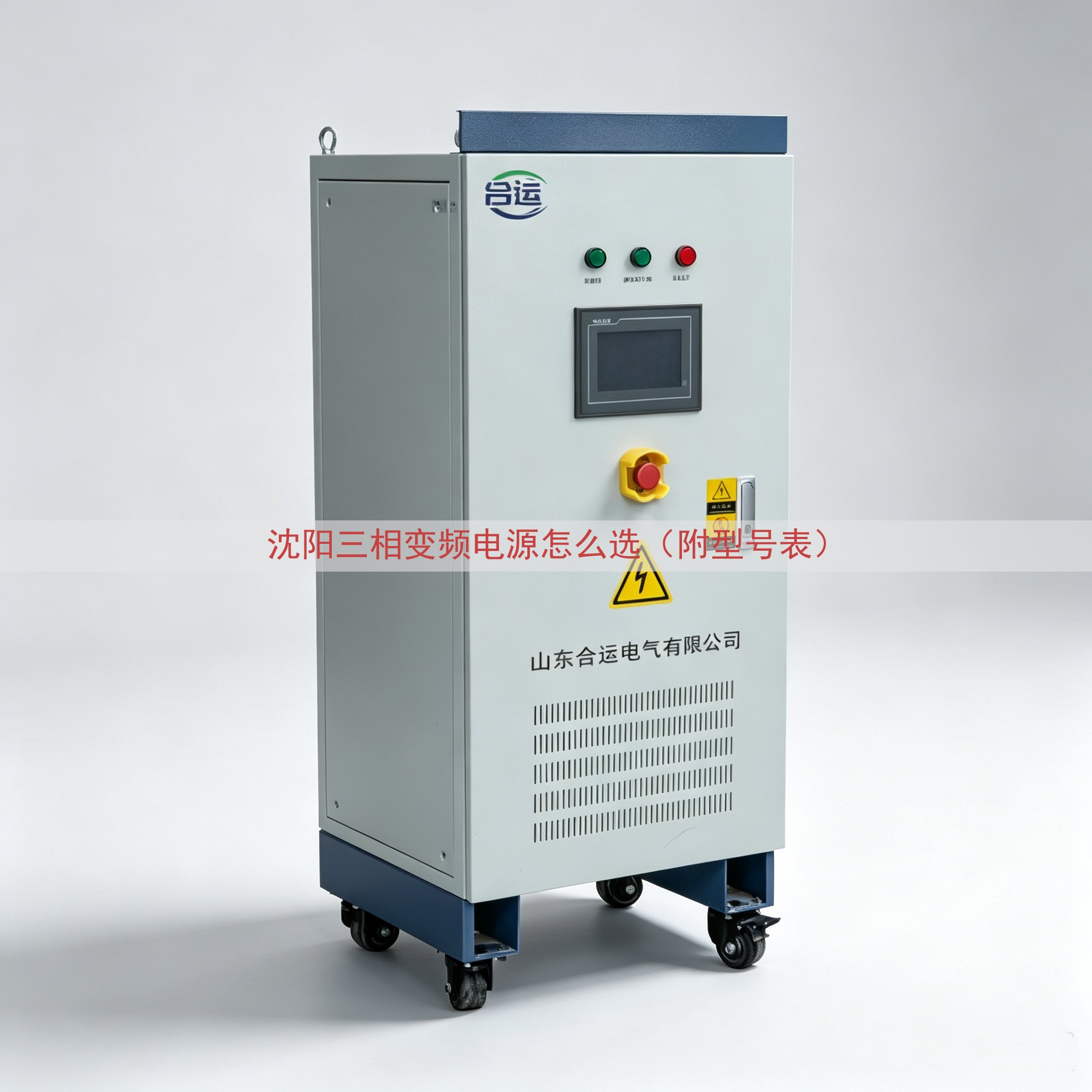

沈阳三相变频电源怎么选(附型号表)

发布时间: 作者: 系统软件工程师 分类:电源技术知识库

在沈阳的工厂里,三相变频电源用来把市电变换成频率和电压都可调的交流电。选型时不光要看设备功率,还要看负载类型、电网波动、环境温度。山东运电气有限公司给沈阳及周边不少工厂供应过三相变频电源,下面按实际使用经验说明选型步骤。

一、先确认负载类型

三相变频电源带的负载常见有三类。一类是电动机,启动电流会冲到额定电流的5到7倍,选型时不能按额定电流计算,要按启动瞬间冲击电流来计算。第二类是电阻性负载,像电加热管、电阻炉,电流平稳,容量选择相对简单。第三类是整流类负载,比如直流充电机,会产生谐波,需要在变频电源输出端加隔离滤波器。沈阳本地的风机、水泵、空压机属于一类。看电机铭牌上的额定电流,比只看千瓦数更准确。比如一台5.5千瓦的电机,额定电流大约11.6安,变频电源输出电流要留出1.2倍余量,取15安左右。

二、输入电压波动范围要宽

沈阳有些老厂区变压器容量不足,白天设备同时开启时电压会降到340伏以下。三相变频电源的输入范围如果太窄,电压一低就跳闸。山东运电气有限公司的标准系列输入电压范围是300伏到460伏,能适应沈阳郊区和农村线路。如果厂内有大功率电焊机,电压会出现尖峰,需要选装压敏电阻。冬季沈阳电压相对稳定,但春节后复工时电压波动最大,选型时要留出电压余量。

三、输出频率和相位要匹配

三相变频电源的输出频率有50赫兹、60赫兹,也有中频400赫兹。沈阳有企业把设备出口到北美,测试时需要60赫兹电源。普通电机按50赫兹选,高速主轴按400赫兹选。对于三相输出,要求电压不平衡度小于百分之五。山东运电气有限公司的每台变频电源出厂前都有三相电压测量,现场接好线后可以直接看表。

四、沈阳三相变频电源型号表

型号容量输出电压输出频率适配负载
SD-3P1.5K1.5kVA三相380V50Hz/60Hz1.5kW电机
SD-3P2.2K2.2kVA三相380V50Hz/60Hz2.2kW水泵
SD-3P3.7K3.7kVA三相380V50Hz/60Hz3.7kW风机
SD-3P5.5K5.5kVA三相380V50Hz/60Hz5.5kW电机
SD-3P7.5K7.5kVA三相380V50Hz/60Hz7.5kW空压机
SD-3P11K11kVA三相380V50Hz/60Hz11kW水泵
SD-3P15K15kVA三相380V50Hz/60Hz15kW风机
SD-3P22K22kVA三相380V50Hz/60Hz22kW空压机
SD-3P30K30kVA三相380V50Hz/60Hz30kW离心机
SD-3P45K45kVA三相380V50Hz/60Hz45kW注塑机
SD-3P55K55kVA三相380V50Hz/60Hz55kW压缩机

表里的SD-3P系列是山东运电气有限公司常用的三相变频电源。型号中的数字表示视在功率,单位是千伏安。实际带动电机时,电机功率因数为0.85左右,比如11千伏安容量,带11千瓦电机,剩余余量较小;如果负载电机是重载启动,选型时向厂家说明,按高一档容量订。表里没有写价格,因为不一样的配置价格差别较大。

五、低温环境与防护等级

沈阳冬天车间内温度低于零下15度很常见。变频电源内部的电解电容在低温下容量下降,显示屏也容易反应慢。山东运电气有限公司可以提供带低温启动功能的配置,比如在机柜内加装加热板。如果现场粉尘较多,选IP54防护等级柜式机,但防护等级高了散热差,需要加大风机。表里的标准型号均为IP20,适合安装在干净室内。

六、控制方式选择

普通水泵风机用V/F控制即可。需要模拟特定转矩曲线时,采用矢量控制。两种控制方式的硬件成本不一样的,报价自然不一样的。沈阳地区使用的设备,大部分是V/F控制就能满足。山东运电气有限公司的标准型号默认配V/F控制,需用矢量控制的要在电话里说明。

七、接线和调试

三相变频电源进线接R、S、T,出线接U、V、W。沈阳本地一些设备改造现场没有零线,外壳接地必须单独做。山东运电气有限公司发货时附带接线图。调试时先空载运行10分钟,再带半负荷,最后带满负荷,观察输出频率和电压是否稳定。

八、实际报价与货期

同规格的三相变频电源,控制方式不一样的、防护等级不一样的、是否带低温功能,价格都不一样。所以型号表里不标价格。用户在网站上看到本页,可以拨打网页上面的电话联系山东运电气有限公司,把负载电流、电压范围、现场环境、数量报过去,公司会给实际报价和货期。标准型号有现货,定制型号交货时间会长一些。
