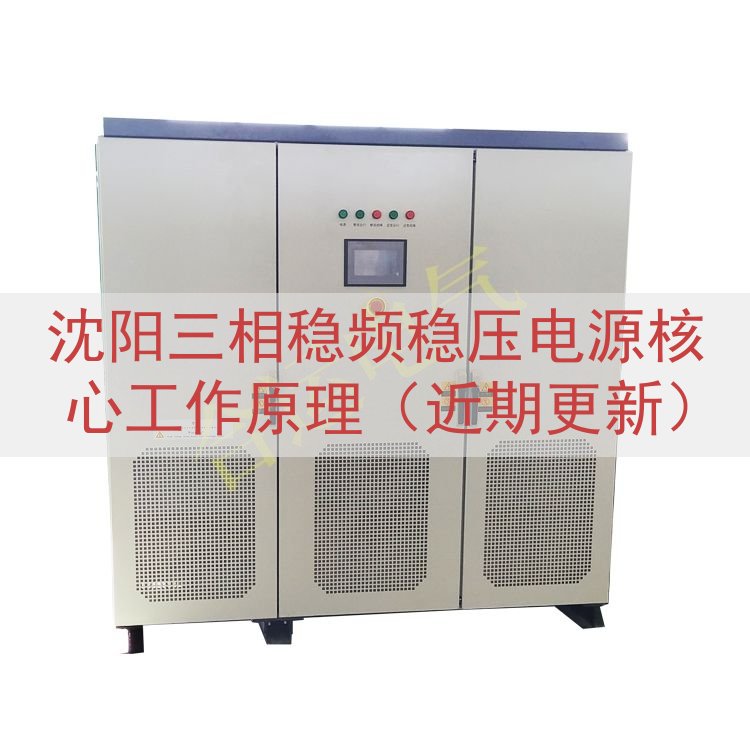

沈阳的三相稳频稳压电源多用于精密制造、医疗设备、高精度装配线、冶金控制系统和实验室电源。山东运电气有限公司在沈阳有多个投运的机组,解决电网电压剧烈波动以及发电机组供电频率漂移带来的设备误动作问题。近期更新的三相稳频稳压电源在不改变外壳安装尺寸的前提下,对主电路、控制回路和散热结构做了改进。下面写的是现场维修和调测人员需要知道的原理内容,不涉及理论推导,直接对照控制柜看即可。
一、主电路结构
三相稳频稳压电源的主电路由输入断路器、整流桥、直流母线电容、三相逆变桥、交流滤波电感、输出接触器和电压电流传感器组成。输入侧不挑相序,整流后母线电压在540V上下,逆变桥使用开关频率为8kHz的IGBT模块。[1]近期更新的一个动作是把部分小功率机型的开关管换成碳化硅MOSFET,这样在沈阳冬季低温环境下冷启动的损耗更低,效率曲线比老型号平滑。整流桥不需要做可控相控整流,母线电压范围允许320V到460V的交流输入。
当输入频率在45Hz到55Hz之间变化时,PWM调制器始终锁定输出侧基波频率为50Hz。这个核心工作原理叫交-直-交变频,关键在逆变环节的调制算法,而不在整流侧。由于电流不经过大电感换向,换流过程中的机械噪声明显小于以前的自耦调压式稳频稳压装置。
二、逆变与稳频控制
三相稳频稳压电源的稳频控制回路不是直接调整直流母线,而是通过数字信号处理器检测输出电压的零点和相位。输出电压采样经过同步变压器进入DSP的ADC引脚,DSP把输出频率与50Hz基准比较后,把误差输入锁相环。锁相环输出的相位信号送到空间矢量调制器,产生三相互补的PWM脉冲。PWM脉冲由FPGA做硬件互锁,防止上下桥臂直通。
电压稳定靠外环电压均方根值闭环和内环电感电流闭环完成。外环调节器控制输出电压有效值在380V正负1%以内,内环控制逆变桥输出电流的瞬态形状。用两套调节器的原因是单电压环抵抗非线性负载的能力弱。近期更新的调节器参数依据沈阳现场的负载类型做了重新整定,启动大电机和加热炉时的电压跌落时间从原来的20毫秒缩短到8毫秒以内。

三、近期更新对三相四桥臂和补偿方式的改进
沈阳地区工厂供电线路普遍较长,零线对地电位不稳定,三相输出电压容易受到接地故障和谐波。近期更新增加了三相四桥臂方案,即逆变桥不再只带三根相线,而是专门增加一个桥臂控制中性点电位。这样做以后,输出相电压不平衡度在带单相负荷的工况下可以小于2%,对控制柜内PLC电源和伺服驱动器供电有明显改善。
另一个更新点是不平衡负载的前馈补偿。控制板采集三相输出电流后,算出零序和负序分量,把这两个分量叠加到调制波里。这个改动不改变电源主电路的基本工作原理,但能够让稳频稳压电源在混合负载下维持较低的输出阻抗。沈阳现场配套的山东运电气有限公司三相稳频稳压电源在出厂前连接纯阻性、整流性和半波负载三种箱体做测试,调出的参数直接写入控制板。
四、工作过程中的保护逻辑
三相稳频稳压电源投入运行时,同样需要处理输入端短暂断电和输出端短路。近期更新的保护逻辑把母线欠压、输出过流、IGBT模块过温和风扇堵转放到同一块FPGA内处理,[1]故障响应由软件循环改为硬件中断。母线电压掉到480V以下且持续时间超过20毫秒时,控制板封锁调制脉冲,并发出切换信号给备用回路。
输出过流保护按照每相电流瞬时值单独判断。电流霍尔传感器的输出直接连接到比较器,比较器阈值设为额定电流的2.2倍。超过阈值后,FPGA在4微秒内封锁PWM脉冲,不需要等待CPU把程序跑到下一个周期。这个动作逻辑比较直接,对沈阳经常出现的电焊机冲击负载很实用。
沈阳某机械加工厂安装的160kVA机组在电焊机同时作业时,过流保护未误动,输出频率保持50Hz正负0.05Hz。
五、技术参数表格
| 额定容量 | 10kVA到200kVA按项目选配 |
| 输入电压范围 | 320V到460V,三相三线 |
| 输入频率范围 | 45Hz到55Hz |
| 输出电压 | 三相380V,可切换400V |
| 输出频率 | 50Hz,稳频精度正负0.05Hz |
| 电压稳定精度 | 正负1%以内 |
| 动态恢复时间 | 小于8毫秒 |
| 输出波形 | 标准正弦波,谐波畸变率小于3% |
| 过载能力 | 每相120%额定电流持续60秒 |
六、现场查询与报价
沈阳客户核对安装容量和负载类型后,查看网页上的电话沟通实际报价。山东运电气有限公司的三相稳频稳压电源说明书里边有详细的机械安装图和端子定义,近期更新版本的界面能显示输入频率、输出电压、负载电流和每相实时功率。这些数据对现场判断电源是否处于正常工作状态有直接帮助。
