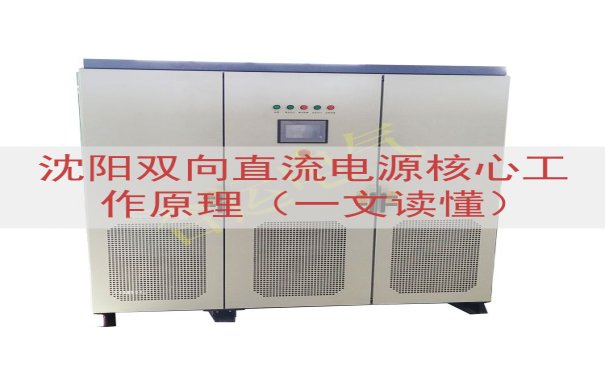

沈阳工业环境对电源设备有特定要求，特别是在电池测试、储能系统、新能源车直流充电桩这类场合，电能需要从电网侧流向电池，也要能从电池反馈回电网。双向直流电源正是一台能完成两种方向电能传输的装置，其核心工作方式建立在Buck（降压）与Boost（升压）两种拓扑之上。本文直接讲清楚这台设备内部是怎样工作的。

一、设备内部由哪些部分组成

一台标准的双向直流电源，主电路采用双向半桥变换器结构，功率开关管使用IGBT或MOSFET。控制板负责采集电压和电流信号，通过调节开关管的通断时间来稳定输出。辅助部分包括输入输出滤波器、散热系统、通讯接口。下表列出各单元的具体作用。

二、降压模式：电能从母线流向电池

当双向直流电源工作在降压状态时，上桥臂开关管按照高频PWM脉冲导通和关断，下桥臂开关管处于关断状态。开关管导通期间，输入直流电通过电感和输出电容向电池或负载供电；开关管关断期间，电感电流通过下桥臂的反并联二极管续流。通过调节PWM占空比，输出电压平均值低于输入电压，实现降压充电。

这种方式直接控制电池的充电电流和电压。沈阳用户在用双向直流电源给动力电池组充电时，许多工况就是这种运行状态。

三、升压模式：电能从电池反馈回母线

当需要把电池储存的电能送回直流母线时，设备切换为升压模式。此时下桥臂开关管工作，上桥臂开关管关断。下管导通时，电池电压加到电感两端，电感储存能量；下管关断时，电感电流经过上桥臂二极管流向母线，与电池电压叠加后抬高输出电压。输出端电压高于电池端电压，这就是Boost工作原理。

实际控制板会实时调节下管的占空比，使母线电压稳定在设定值。这种模式常被用于储能放电、电池馈网、V2G充电桩回馈电网等场合。

四、同步整流技术提高转换效率

早期双向电源用二极管续流，压降大，损耗高。现在使用同步整流技术，让续流开关管在适宜时刻导通，利用MOSFET的导通电阻代替二极管压降，转换效率可提升到95%以上。沈阳客户选用设备时，可以查看厂家给出的效率曲线，重点关注20%到80%负载区间的工作效率。

五、控制策略与模式切换

控制器内设电压外环和电流内环。降压模式时，电压环输出作为电流环给定，电流环控制充电电流；升压模式时，控制器调节下管占空比维持母线电压。

双向直流电源能自动判断功率方向。当母线电压高于设定阈值时，设备判断需要充电，进入降压模式；当母线电压偏低时，设备开始放电，切换为升压模式。切换过程在毫秒级内完成，期间输出电压不会出现明显中断。

六、沈阳应用场景与选型关注点

沈阳地区有工业车辆、电池制造、电力电子老化测试等企业，双向直流电源用于这些现场时，关注以下几个参数。

设备长期连续运行时，还要留意散热设计是否牢固，辽宁地区冬夏温差大，机柜内温度控制直接器件寿命。

七、山东运电气有限公司的产品方向

山东运电气有限公司生产双向直流电源设备，产品覆盖储能变流器、电池测试电源、直流充电桩模块等。公司在电力电子变换领域有多年积累，产品销往沈阳及周边城市，提供从小功率实验机型到百千瓦级工业机型的选型方案。

针对沈阳客户的实际负载特性，厂家可根据用户需求调整滤波参数和控制环参数。设备的具体功率等级、电压规格以及现场报价，需要查看网页上的电话进行沟通，由技术人员按照实际需求给出方案。
